连接器选型失误：工业自动化故障的隐形杀手

来源:Yunnor_云诺自动化2026-03-10

选错一个连接器，产线停摆8小时！

工业自动化90%故障背后的“真凶”揭秘

连接器选型并非只看针脚对得上，环境适应性、机械寿命、信号屏蔽是工业现场稳定运行的三大隐形门槛

现象引入：一次“莫名其妙”的产线停摆

凌晨三点，某汽车零部件生产车间，一条自动化焊接线突然“罢工”。

机器人手臂停在半空，控制器屏幕闪烁报错：“信号丢失”。值班工程师第一时间排查程序、检查电源、重启系统——故障依旧。两小时后，当技术团队拆开机器人基座的连接器时才发现，问题出在一个看似完好的M12圆形连接器上：针脚表面附着薄薄一层油雾，部分信号针已出现微氧化，导致接触电阻超标。

这一查，就是8小时。产线停摆的直接损失超过30万元，而罪魁祸首，是一个采购单价不足30元的工业连接器。

类似的故事每天都在工业现场上演。据统计，工业自动化系统中约90%的电气故障与连接器选型不当有关。连接器作为设备之间、系统之间的“神经节点”，一旦出问题，轻则信号失真，重则整线瘫痪。

故障树分析：三大隐形杀手

工业连接器的故障看似偶发，实则遵循清晰的因果逻辑。我们以故障树分析法拆解，可发现三大主要失效模式：

1. 信号干扰：看不见的“幽灵”

在某精密测量工位，高精度位移传感器频繁出现数据跳变，导致次品率飙升。排查发现，传感器使用的连接器为普通非屏蔽型，电缆敷设路径与动力线平行，变频器产生的高频谐波通过感应耦合进入信号回路，形成干扰。

技术解析：工业现场存在大量电磁干扰源（变频器、伺服驱动、大电流开关）。连接器若不具备可靠的屏蔽结构（360°全包围金属屏蔽层），就像天线一样接收或发射电磁波，导致信号失真。

2. 接触不良：微动的累积效应

某物流分拣线的移载输送机，运行三个月后开始出现间歇性停机。检查发现，连接器插针表面出现微动磨损痕迹，部分针脚已发黑氧化。该工位连接器安装在振动输送机旁，设备启停产生的持续微振动，导致插针与插孔间产生微米级相对运动。

技术解析：工业环境中的振动是连接器的“慢性毒药”。普通连接器插拔次数设计仅考虑装配阶段（约50次），而工业连接器需承受设备全生命周期内的持续振动，要求接触件具备足够正向力和耐磨镀层（如镀金）。

3. 环境侵蚀：密封失效的代价

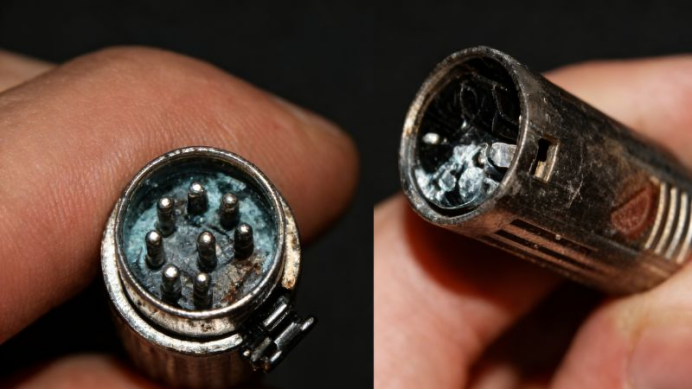

某化工厂罐区，液位变送器信号频繁丢失。拆检发现，安装在户外的连接器密封圈已老化开裂，腐蚀性气体渗入内部，针脚及接触件表面全面腐蚀。

技术解析：工业环境远比办公室苛刻：油雾、粉尘、化学品、潮湿、高低温交替。连接器密封系统（壳体、密封圈、灌封胶）需构成完整防护屏障，IP防护等级是核心指标，但很多人忽略了——IP67不代表耐化学品腐蚀。

选型对照表：办公室级VS 工业级

连接器选型最大的误区，是把办公室或消费电子产品的选型逻辑直接套用到工业现场。以下核心参数对比，可帮助您快速区分“能用”与“耐用”：

对比维度	办公室级/商用级	工业级	选型要点
防护等级	IP20（防尘不防水）	IP65/IP67/IP68/IP69K（防尘、防水、耐高压冲洗）	干燥室内可选IP54，潮湿或多尘环境需IP67及以上，食品医药需IP69K
工作温度	0℃~+70℃	-40℃~+125℃（部分可达+200℃）	北方户外或冷库需耐低温，高温环境（如钢铁）需耐热型
插拔寿命	50~100次	500次以上（部分可达5000次）	需频繁插拔工位（如工装更换）应选用高寿命型
抗振性能	无明确要求	符合IEC 60068-2-6振动测试，具备防松结构	振动设备（机器人、输送机）需选带锁紧机构
屏蔽效能	无屏蔽或简易屏蔽	360°全包围金属屏蔽，屏蔽效率≥60dB	信号干扰敏感场合必须选用全屏蔽型
耐化学品	无要求	耐油、耐溶剂、耐酸碱	存在油雾、化学品的场合需确认材料兼容性

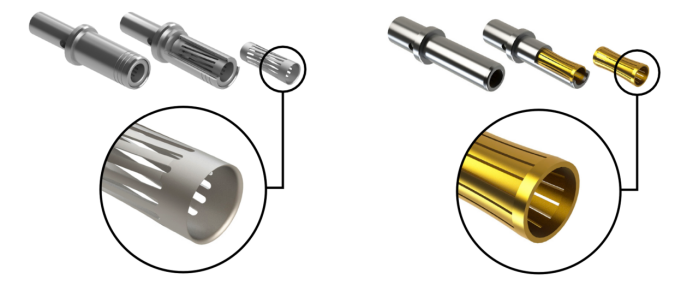

接触件镀层	镀锡（易氧化）	镀金（0.76μm以上）或镀银	低电平信号必须镀金，大电流可镀银
