什么是RS485总线

工业现场经常要采集多点数据，模拟信号或开关信号，一般用到RS485总线，RS-485采用半双工工作方式，支持多点数据通信。RS-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来，不支持环形 或星型网络。

RS485无具体的物理形状，根据工程的实际情况而采用的接口，RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。

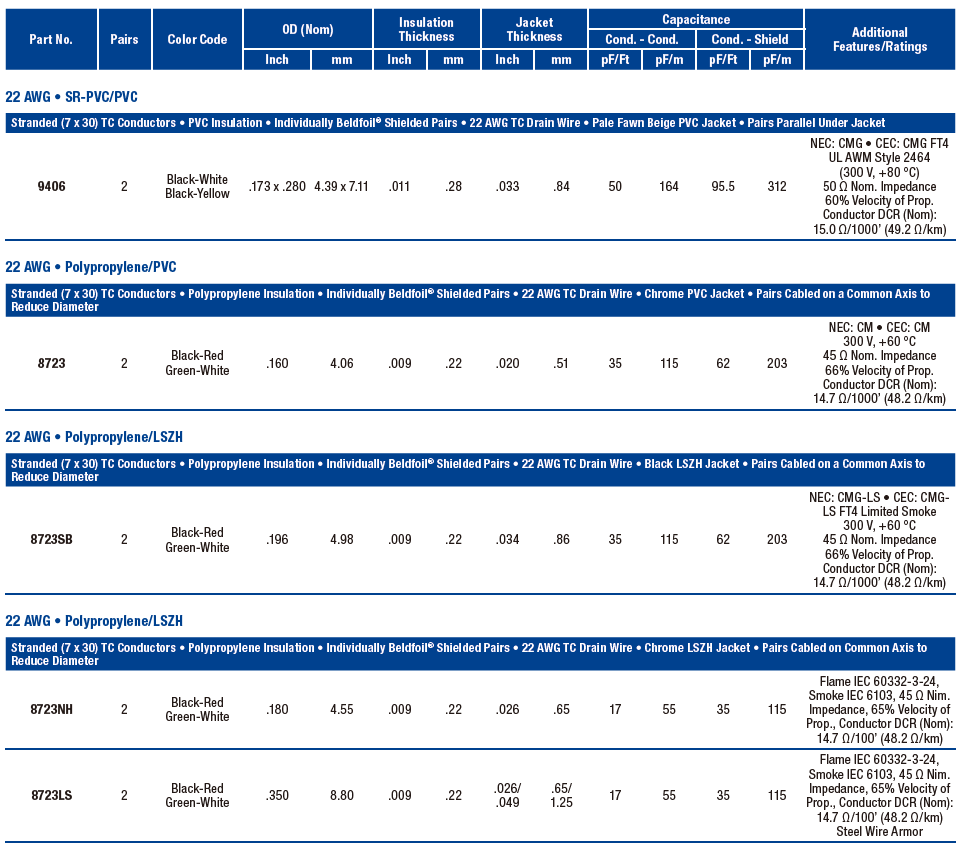

RS485协议及线缆应用

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。

RS-485需要双绞线就可以，在要求比较高的环境下可以采用带屏蔽层的同轴电缆。对于特定的传输线路，从RS485接口到负载其数据信号传输所允许的最大电缆长度与信号传输的波特率成反比，这个长度数据主要是受信号失真及噪声等影响所影响。

根据485总线结构理论，在理想环境的前提下，485总线传输距离可以达到1200米。但在实际应用中传输的距离要比1200米短，具体能传输多远视周围环境而定。

在传输过程中可以采用增加中继的方法对信号进行放大，最多可以加八个中继，也就是说理论上RS485的最大传输距离可以达到9.6公里。如果真需要长距离传输，可以采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。

使用RS-485作为物理层的常用标准协议有哪些呢？比如：工业HART总线, modbus协议 和 Profibus DP。

RS485协议应用注意点

1-RS485线缆需要采用专用的屏蔽双绞线情况下才可以下挂128设备通讯，不可采用普通双绞线网线替代；

2-485通讯线的屏蔽层用作地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地，从而消除共模干扰。

3-强弱电分开：通信线尽量远离高压电线、日光灯等干扰源，通信线不能与电源线等干扰源避开时通信线应与电源线垂直，不能平行，更不能捆扎在一起，并采用质量高的双绞线走线。

4-RS485总线要采用手拉手结构，而不能采用星型结构。星形结构会产生反射信号，从而影响到485通信。总线到每个终端设备的分支线一般不要超出5米。最好在RS485设备两头接有120Ω终端电阻。
